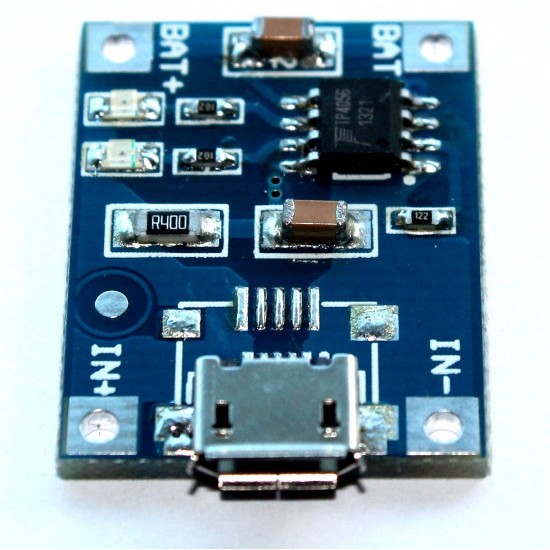

TP4056 Řadič nabíjení Li-Ion baterií micro-USB

Deska je určena pro kontrolu nabíjení lithiových baterií Li-Ion Li-Po do 4,2 V s možností volby nabíjecího proudu do 1 A.

Nabíjecí proud závisí na jmenovité hodnotě rezistoru Rprog. Standardně je použit rezistor 1,2 kΩ. Což podle tabulky v datalistu odpovídá nabíjecímu proudu 1 A.

Vlastnosti nabíjení lithiových baterií Li-Ion Li-Po 4,2 V 1 A

• Proud nabíjení: 1 A (výchozí nastavení) lze regulovat výběrem rezistoru.
• Vstupní napětí: 4,5–5,5 V
• Ukončení nabíjení při dosažení 4,2 V
• Při dosažení napětí proud nejvýše: 55 mA
• Rozměry: 25 × 19 × 10 mm
• Hmotnost: 1,8 g.

Deska nemá ochranu proti přepólování, nezaměňujte polaritu – okamžitě shoří!

Tabulka charakteristik proudového zatížení v závislosti na rezistoru Rprog

Odpor rezistoru Rprog (Ohm)	Maximální nabíjecí proud Ibat (mA)
10 000	130
5 000	250
4 000	300
3 000	400
2 000	580
1 660	690
1 500	780
1 330	900
1200	1000
